一、浮標水質在線監測站功能簡介

1.浮標水質在線監測站又稱浮漂式水質在線監測系統，浮標水質在線監測站以浮標為載體，集成水質監測的傳感器、太陽能供電系統，用于湖泊、水庫、河流等水體的水體水質原位在線監測預警。浮標水質在線監測站SFB采用增強型一體式錐體結構，增加設備穩定性和耐用性更符合浮體工程學。

可對湖泊或流域內的水文、水質和氣象參數進行實時測量。系統集數據采集、傳輸于一體，并具有超標短信報警功能、自動光感功能。具有測量參數多，測量精度高，存儲容量大，方便組網，運行穩定等特點。浮標采用無人值守的智能控制系統，完成對多個傳感器的數據采集以及數據的發送；太陽能電池板和大容量蓄電池組成太陽能供電系統，可保證系統在野外長期工作所需用電；浮標標體使用超高分子聚乙烯材料制作，具有較好的防腐能力、防止生物附著、不褪色、抗碰撞能力強、抗雷電、無磁性等特點，適宜于水庫等復雜的水文水動力條件。

2.水質監測系統具體由水質傳感器、數據采集儀、通訊系統、供電系統、整體支架、水質監測平臺六部分組成?？赏瑫r(shí)監測水溫、PH、溶解氧、電導率、氨氮、 濁度、COD等，多項水質要素。數據采集儀具有數據采集、實時時鐘、數據定時存儲、參數設定和標準2G/4G（GPRS）通信功能。

二、浮標水質在線監測站產品特點

1.易部署：各類型探頭進行高度集成，安裝方便；提供免費云平臺服務，系統快速上線；

2.易維護：設備安裝后，自行工作即可，無需人工值守，也可以通過遠程監控的方式保障設備的正常運行；

3.易擴展：傳感器探頭均使用統一的通信協議，可以快速對接原設備，快速擴展監測參數；

4.低功耗：設備可以實現低功耗狀態下，長時間運行，增加設備使用的便利性；

5.實時性：設備監測到的數據實時傳輸至云平臺，提升環境數據反饋的及時性。

三、浮標水質在線監測站技術參數

1.主體參數

產品名稱	描述
浮標水質在線監測站	可實時實現多路參數在線監測。 可實現電池電量監控。 可實現云平臺數據監控、數據推送、數據的存儲和報警功能；數據的無線發射功能。 峰值功耗為5W；傳感器功耗0.25W左右/只。 外形尺寸：800*350mm。浮體最大直徑790mm 重量：26kg
核心部件	描述
采集器數據采集	運行可靠，抗干擾，可集成多路RS485/MODBUS-RTU從站設備
采集器數據輸出	1路Rs485/JSON協議輸出
電池	鋰電池12VDC，20AH（默認）
太陽能電池板	18V/55W（默認）800mm圓太陽能板框架鋁合金定制
供電能力	定制選型；陰雨天間歇工作5天以上
位置指示（選配）	警示燈；GPS定位；
監測平臺	云平臺；手機/電腦多終端登錄
防護罩	304 不銹鋼濾筒防護罩
浮體	直徑790mm 圓錐浮體*1一體式工程塑料

2.可選配傳感器的主要參數

型號	名稱	測量范圍	原理	測量精度	分辨率	是否標配	備注
S1S	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃	0.1mg/L		cod濁度一體；帶刷子自清潔，帶溫補
	濁度	0~400NTU	散射光法	±1%，±0.3℃	0.1NTU
S2	水硬度	0～1000.0mg/L	接觸式電極法	讀數的±10%；±0.3℃	0.1mg/L
S3	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01		帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S5	氨氮	0~1000mg/l	離子選擇電極法	讀數的10%,±0.5℃	0.01mg		氨氮pH一體式；帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S6	ORP	-1500mv~1500mv	電化學（鹽橋）	±6mv	1mV
S7	電導率	0~10000uS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		帶溫補
S7H	高量程電導率	0～30000μS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		高量程電導率TDS鹽度一體式傳感器；帶溫補
	TDS	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
	鹽度	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
S8	溶解氧	0~20mg/L	熒光壽命法	±2%，±0.3℃	0.01mg/L		帶溫補
S9	濁度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		帶溫補
S10	懸浮物	0~2000mg/L	散射光法	±5%（取決于污泥同質性）	0.1mg/L
S11S	污泥濃度	0～20.000g/L	散射光法	±5%（取決于污泥同質性）	0.001g/L		帶刷子自清潔
S15S	葉綠素	0~400ug/L	熒光法	R2>0.999	0.01ug/L		帶刷子自清潔；帶溫補
S16S	藍綠藻	0～200.0Kcells/mL	熒光法	R2＞0.999	0.1Kcells/mL		帶刷子自清潔
S17S	水中油	0～60ppm	熒光法	0.1ppm	0.01ppm		帶刷子自清潔
S20	透明度	50～1000mm	散射光法	±5%（取決于污泥同質性）	1mm		帶溫補
S21	水溫	?20℃~85℃	高精度數字傳感器	±0.1℃	0.1℃

可根據客戶的實際情況及所要達到的技術指標定制合適的檢測方案

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,

以上水質傳感器工作環境0-50℃，<0.3Mpa。

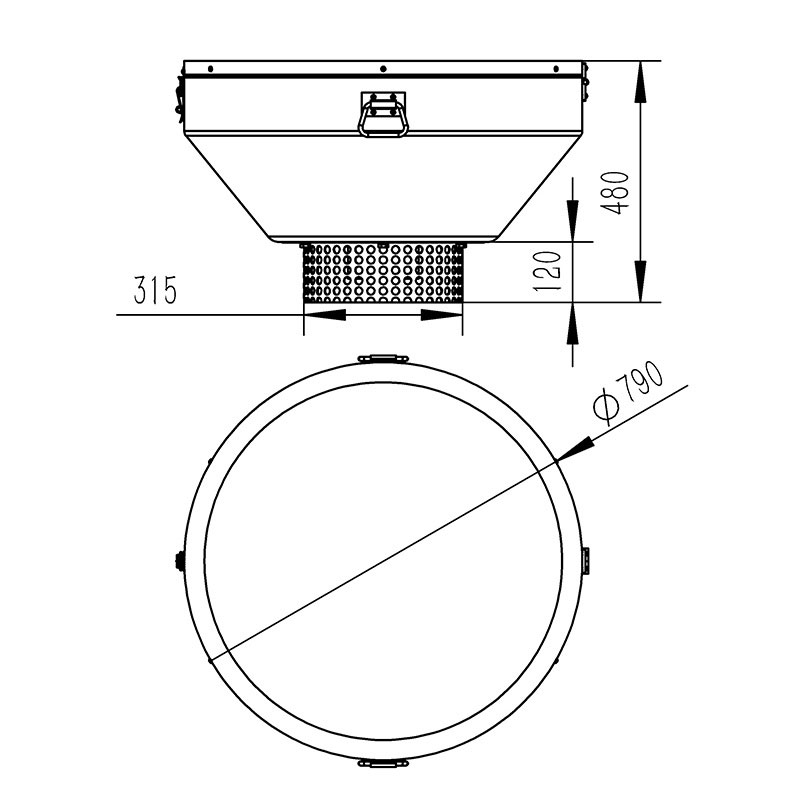

四、浮標水質在線監測站產品尺寸圖

五、浮標水質在線監測站設備安裝要求

1.遠離大功率無線電發射源

2.遠離高壓輸電線和微波無線電傳送通道

3.盡量靠近數據傳輸網絡

4.遠離強電磁干擾
